激光焊接碳纖增強 PA46 的工藝要點

一、材料特性分析

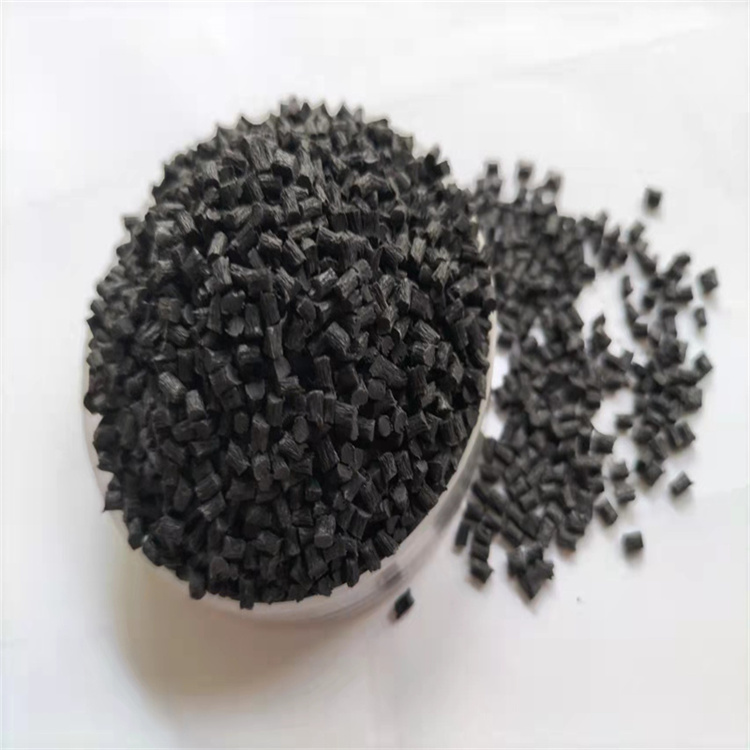

碳纖增強 PA46 是一種高性能工程塑料，碳纖維的加入顯著提升了 PA46 的強度、剛度以及熱穩定性，使其具備優異的力學性能和尺寸穩定性，在航空航天、汽車制造等高端領域廣泛應用。然而，碳纖維的存在改變了材料對激光的吸收特性，其高反射率和低吸收率的特點，使得激光焊接過程中熱量傳遞效率降低，容易導致焊接區域熱量不足，出現焊接不牢的問題。同時，PA46 本身對溫度較為敏感，過高的溫度會引起材料降解、產生氣泡和變形，影響焊接質量。

二、焊接設備選擇

（一）激光類型

選擇合適的激光類型是關鍵。二氧化碳激光和光纖激光是常用于塑料焊接的兩種類型。二氧化碳激光波長為 10.6μm，碳纖增強 PA46 對該波長激光的吸收率相對較低，焊接時需要更高的功率，且能量轉換效率較低，會產生較多熱量，容易導致材料過熱。光纖激光波長通常在 1.06μm 左右，碳纖增強 PA46 對其吸收率較高，能量集中，能夠實現快速焊接，熱影響區小，更適合焊接對溫度敏感的碳纖增強 PA46 材料 。因此，優先選擇光纖激光設備。

（二）激光功率與模式

激光功率需根據焊接材料的厚度和焊接要求進行選擇。對于碳纖增強 PA46，一般功率范圍在 100 - 500W 之間。功率過低，無法提供足夠的熱量使材料熔化，導致焊接不充分；功率過高，則會使材料迅速升溫，引起分解和燒蝕。激光模式選擇基模（TEM??），基模激光能量分布均勻，光斑質量好，能夠保證焊接過程中熱量均勻傳遞，獲得高質量的焊接接頭。

（三）焊接頭與聚焦系統

焊接頭要具備良好的光束傳輸和聚焦性能。聚焦系統的焦距需根據焊接材料的厚度和焊接工藝要求進行調整。合適的焦距可以使激光束在焊接表面形成較小的光斑，提高能量密度，促進材料熔化和焊接。一般來說，焦距在 100 - 200mm 之間較為合適，可通過試驗優化具體參數。

三、材料預處理

（一）表面清潔

焊接前必須對碳纖增強 PA46 材料表面進行清潔，去除表面的油污、灰塵、脫模劑等雜質。這些雜質會阻礙激光能量的吸收，影響焊接質量。可采用無水乙醇或丙酮等有機溶劑對材料表面進行擦拭，然后用干凈的無塵布擦干，確保表面干凈、干燥。

（二）表面改性

為提高材料對激光的吸收率，可對材料表面進行改性處理。常見的方法有化學蝕刻、激光表面處理、涂覆吸收劑等。化學蝕刻是使用腐蝕性溶液對材料表面進行輕微腐蝕，增加表面粗糙度，從而提高激光吸收率；激光表面處理通過低能量激光對材料表面進行掃描，改變表面結構；涂覆吸收劑則是在材料表面涂覆一層對激光具有高吸收率的涂層，但需注意吸收劑不能影響材料的性能和焊接強度。

四、工藝參數優化

（一）激光功率

激光功率是影響焊接質量的關鍵參數之一。在焊接過程中，需要根據材料的厚度、焊接速度和接頭形式等因素來調整激光功率。對于較薄的碳纖增強 PA46 材料，可選擇較低的激光功率，以避免材料過熱；對于較厚的材料，則需要適當提高激光功率，確保材料能夠充分熔化。在實際焊接中，可從較低功率開始，逐步增加，通過試驗確定最佳功率值，同時觀察焊接接頭的外觀和強度，避免出現燒蝕、氣孔等缺陷。

（二）焊接速度

焊接速度與激光功率相互關聯。較高的焊接速度需要相應提高激光功率，以保證材料有足夠的熱量熔化；反之，較低的焊接速度則可適當降低激光功率。一般來說，焊接速度在 0.5 - 3m/min 之間。焊接速度過快，材料來不及充分熔化，會導致焊接不牢；焊接速度過慢，會使材料過度受熱，產生變形和降解。通過調整焊接速度和激光功率的匹配關系，可獲得理想的焊接接頭。

（三）離焦量

離焦量是指激光焦點與焊接材料表面的距離。正離焦（焦點位于材料表面上方）時，光斑較大，能量密度較低，適合焊接較厚材料或對熱影響區要求較大的情況；負離焦（焦點位于材料表面下方）時，光斑較小，能量密度較高，適用于焊接較薄材料或要求焊縫窄而深的情況。對于碳纖增強 PA46 材料，通常采用較小的負離焦量，一般在 - 1 - 1mm 之間，以提高能量密度，促進材料快速熔化和焊接。

（四）脈沖頻率與脈寬（針對脈沖激光焊接）

如果采用脈沖激光焊接，脈沖頻率和脈寬也會影響焊接質量。脈沖頻率決定了單位時間內激光脈沖的次數，脈寬則決定了每個脈沖的持續時間。較高的脈沖頻率和合適的脈寬可以使焊接過程更加平穩，減少熱積累，降低材料過熱的風險。在實際應用中，需根據材料特性和焊接要求，通過試驗優化脈沖頻率和脈寬參數。

五、焊接接頭設計

（一）接頭形式

常見的塑料焊接接頭形式有對接、搭接、T 型接等。對于碳纖增強 PA46 材料，搭接接頭是較為常用的形式，因為搭接接頭能夠提供較大的焊接面積，增加焊接強度，并且對焊接精度要求相對較低。在設計搭接接頭時，搭接長度一般不小于材料厚度的 3 - 5 倍，以保證足夠的焊接強度。

（二）配合間隙

焊接接頭的配合間隙對焊接質量也有重要影響。間隙過大，會導致激光能量無法有效傳遞，材料難以充分熔化和融合，出現焊接不牢的問題；間隙過小，則可能使材料在焊接過程中無法正常流動，產生應力集中，影響焊接接頭的強度。一般來說，配合間隙應控制在 0.05 - 0.2mm 之間，可通過模具設計和加工精度來保證。

六、環境控制

（一）保護氣體

在焊接過程中，通入保護氣體可以防止焊接區域氧化，提高焊接質量。常用的保護氣體有氮氣和氬氣，它們化學性質穩定，能夠有效隔絕空氣。保護氣體的流量需根據焊接工藝和設備進行調整，一般流量范圍在 5 - 20L/min。保護氣體的通入方式可以采用側吹或同軸吹的方式，確保焊接區域始終處于保護氣體的氛圍中。

（二）溫度與濕度

環境溫度和濕度也會對焊接質量產生影響。過高的環境溫度會使材料預熱，改變焊接過程中的溫度分布，導致焊接質量不穩定；濕度過高，材料容易吸收水分，在焊接過程中產生氣泡和氣孔。因此，焊接環境溫度應控制在 20 - 30℃之間，相對濕度控制在 40% - 60% 之間，為焊接過程創造良好的環境條件。

以上涵蓋了激光焊接碳纖增強 PA46 的主要工藝要點。你若對某個環節想深入了解，或還有其他特殊需求，歡迎隨時和偉才塑膠溝通。
