抗靜電 PA46 的加工工藝復雜嗎

抗靜電 PA46，即聚己二酰丁二胺，是一種具有出色綜合性能的半結晶性高溫尼龍，在汽車、電子電器等領域應用廣泛 。不過，其加工工藝具有一定復雜性，具體體現在以下多個環節。

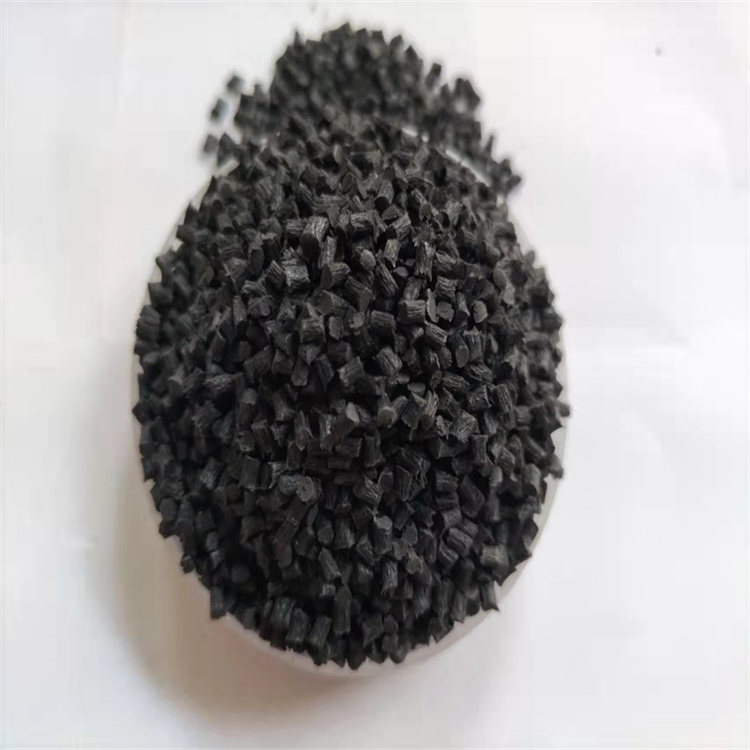

原料處理

PA46 的吸濕性較強，加工前必須進行充分干燥，否則物料中的水分在高溫加工過程中會導致水解，影響制品質量，出現氣泡、表面粗糙、力學性能下降等問題。一般要求將 PA46 原料在 120℃ - 130℃的熱風循環干燥箱中干燥 4 - 6 小時，使含水率降至 0.1% 以下。而添加了抗靜電劑的 PA46，由于抗靜電劑的種類、特性不同，可能還需要調整干燥工藝，這增加了原料處理的難度。同時，不同廠家生產的抗靜電 PA46 原料，其干燥要求也可能存在差異，需要操作人員根據實際情況進行精準把控。

成型加工

注塑成型

注塑成型是抗靜電 PA46 常用的加工方式。在注塑過程中，溫度控制十分關鍵。PA46 的熔點較高，約為 295℃，加工溫度通常在 300℃ - 330℃之間，溫度過低會導致物料塑化不良，制品出現缺料、熔接痕明顯等缺陷；溫度過高則會使材料降解，降低制品的性能。此外，抗靜電劑的加入可能會改變材料的熔體流動性和熱穩定性，需要進一步優化注塑溫度、注射壓力、保壓壓力和冷卻時間等參數。例如，一些抗靜電劑會使熔體粘度降低，此時可能需要適當降低注射壓力，以避免出現飛邊等問題。模具溫度也會影響制品的結晶度和尺寸穩定性，對于抗靜電 PA46，模具溫度一般控制在 80℃ - 120℃，合適的模具溫度能促進材料結晶，提高制品的強度和剛性，但不同結構和尺寸的制品，所需的模具溫度也有所不同，需要反復調試。

擠出成型

擠出成型用于生產抗靜電 PA46 的管材、型材等產品。在擠出過程中，螺桿轉速、料筒溫度分布、牽引速度等參數相互關聯且對制品質量影響顯著。螺桿轉速過快會導致物料在料筒內停留時間過短，塑化不充分；轉速過慢則生產效率低下。料筒各段溫度需根據物料的熔融特性進行精確設置，以保證物料順利塑化和擠出。而且，抗靜電劑在擠出過程中可能會出現分散不均的問題，影響制品的抗靜電性能均一性，需要通過改進螺桿結構、增加混合元件或優化擠出工藝來改善。

后處理

為了進一步提高抗靜電 PA46 制品的性能和尺寸穩定性，通常需要進行后處理。后處理主要包括退火和調濕處理。退火處理是將制品在一定溫度下（低于熔點，一般為 150℃ - 180℃）處理一段時間（幾小時到幾十小時不等），以消除制品內部的殘余應力，改善結晶結構。調濕處理則是利用 PA46 的吸濕性，將制品置于一定濕度和溫度的環境中，使其吸收適量水分，從而提高制品的韌性和沖擊強度。然而，后處理的溫度、時間和濕度等條件需要根據制品的用途和性能要求進行精確控制，否則可能達不到預期效果，甚至會對制品性能產生負面影響，這無疑也增加了整個加工工藝的復雜性。

設備與技術要求

加工抗靜電 PA46 需要專用或經過改造的加工設備。由于其加工溫度較高，設備的加熱系統、螺桿和料筒等部件需要具備良好的耐高溫和耐磨性能，以保證設備的正常運行和使用壽命。同時，操作人員需要具備豐富的 PA46 加工經驗和專業知識，能夠熟練掌握加工工藝參數的調整和優化，及時處理加工過程中出現的各種問題。從設備維護到人員技術培訓，都增加了加工過程的復雜性和成本。

綜上，抗靜電 PA46 的加工工藝確實較為復雜，涉及原料處理、成型加工、后處理等多環節的精細把控。若你還想了解某一環節的優化方法，或對其應用有疑問，歡迎隨時找偉才塑膠。
