以下是關(guān)于 ABS 奇美 PA-757K 的詳細(xì)介紹：

• 基本信息

• 品牌與型號：奇美 POLYLAC? PA-757K。

• 化學(xué)名稱：丙烯腈 / 丁二烯 / 苯乙烯共聚物，即 ABS。

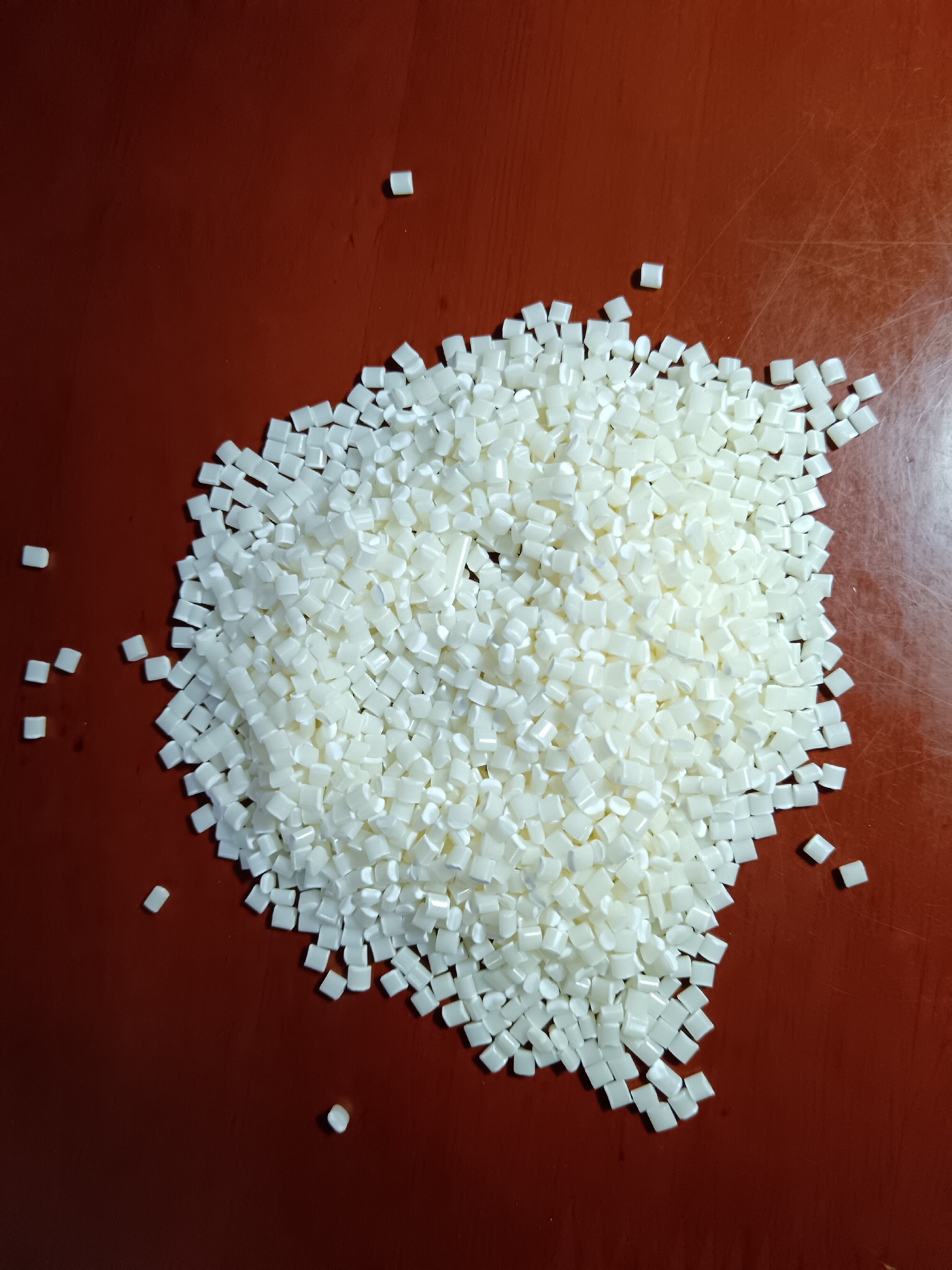

• 外觀：通常為白色（米色）顆粒狀。

• UL 編號：E56070。

• 材料特性

• 高剛性：PA-757K 分子結(jié)構(gòu)中，丙烯腈（A）組分賦予了材料較高的硬度和剛性，使其制品在受到外力作用時(shí)，能夠保持較好的形狀穩(wěn)定性，不易發(fā)生變形，提高了產(chǎn)品的耐用性和使用壽命，適合用于對結(jié)構(gòu)強(qiáng)度和穩(wěn)定性要求較高的部件。

• 高光澤性：通過特殊的生產(chǎn)工藝和配方設(shè)計(jì)，該材料表面具有良好的光澤度，經(jīng)過適當(dāng)?shù)谋砻嫣幚恚鐠伖狻㈦婂兊龋色@得如鏡面般的光澤效果，能提升產(chǎn)品的整體質(zhì)感，滿足對外觀要求較高的應(yīng)用場景。

• 中沖擊強(qiáng)度：丁二烯（B）組分使 PA-757K 具備一定的韌性和抗沖擊性能，能夠在一定程度上抵抗外界沖擊，保護(hù)制品免受損壞，在受到?jīng)_擊時(shí)，材料能夠吸收一定的能量，避免出現(xiàn)破裂或損壞等情況。

• 物理性能

• 比重：1.05（23℃/23℃，ASTM D-792），與水的密度相近，在塑料中屬于密度適中的材料。

• 熔體流動速率：200℃、5kg 條件下為 1.8g/10min（ASTM D-1238）；200℃、10kg 條件下為 22g/10min（ISO 1133），熔體流動速率反映了材料在熔融狀態(tài)下的流動性，數(shù)值表明該材料在注塑成型過程中具有較好的加工流動性。

• 維卡軟化點(diǎn)：105℃（221℉，ASTM D-1525），表示材料在一定負(fù)荷下開始軟化的溫度，維卡軟化點(diǎn)較高，說明材料具有較好的耐熱性，在較高溫度環(huán)境下仍能保持一定的形狀和性能。

• 熱變形溫度：在不同的測試條件下，熱變形溫度有所不同，如 99℃（210℉，ASTM D-648）和 88℃（190℉，ASTM D-648），這反映了材料在承受一定載荷時(shí)抵抗熱變形的能力。

• 機(jī)械性能

• 引張強(qiáng)度：480kg/cm2（ASTM D-638），材料在拉伸過程中所能承受的最大應(yīng)力，引張強(qiáng)度較高，說明材料具有較好的拉伸強(qiáng)度，能夠承受較大的拉力而不斷裂。

• IZOD 沖擊強(qiáng)度：1/8"時(shí)為 20kg?cm/cm（ASTM D-256）；1/4" 時(shí)為 18kg?cm/cm（ASTM D-256），IZOD 沖擊強(qiáng)度用于衡量材料在缺口狀態(tài)下抵抗沖擊破壞的能力，數(shù)據(jù)表明該材料具有中等水平的抗沖擊性能。

• 洛氏硬度：116R（ASTM D-785），洛氏硬度是衡量材料硬度的一種指標(biāo)，較高的洛氏硬度值說明材料表面硬度較高，具有較好的耐磨性和抗刮擦性。

• 伸長率：20%（ASTM D-790），表示材料在拉伸斷裂前能夠承受的最大變形程度，伸長率適中，說明材料在具有一定剛性的同時(shí)，還具備一定的柔韌性。

• 加工方式：主要采用注射成型工藝，該工藝具有生產(chǎn)效率高、制品尺寸精度高、表面質(zhì)量好等優(yōu)點(diǎn)，能夠滿足 PA-757K 材料的成型要求，適合大規(guī)模生產(chǎn)各種復(fù)雜形狀的塑料制品。

• 應(yīng)用領(lǐng)域

• 家電領(lǐng)域：廣泛應(yīng)用于電視機(jī)前殼、復(fù)印機(jī)外殼、電話機(jī)殼等，其高剛性可保證外殼在使用過程中不易變形，高光澤性使產(chǎn)品外觀更加美觀，提升產(chǎn)品檔次。

• 汽車領(lǐng)域：可用于制造輪胎蓋等部件，能夠承受一定的外力和環(huán)境影響，同時(shí)滿足汽車部件對外觀和性能的要求。

• 其他領(lǐng)域：還可應(yīng)用于化妝品盒等產(chǎn)品的制造，為產(chǎn)品提供良好的剛性和美觀的外觀，保護(hù)化妝品的同時(shí)提升產(chǎn)品的市場競爭力。
